Berikut saya akan menjelaskan sekilas mengenai seluk beluk fitter.

Apa Itu Fitter?

Fitter adalah orang yang bekerja dan mempunyai keahlian dibidang fabrikasi dan installasi alat-alat produksi dan konstruksi serta di bidang perbaikan dan perawatan mesinmesin industri. Dalam dunia proyek fabrikasi dan konstruksi secara umum kita mengenal adanya : fitter fabrikasi,fitter pipa (pipe fitter) serta fitter mekanik (mechanical fitter).

Fitter Fabrikasi Adalah orang yang mempunyai keahlian melakukan proses fabrikasi bahan dari logam dan baja mulai dari teknik gambar,marking,penyetelan maupun erection atau fit up.

Langkah-langkah pekerjaan fitter fabrikasi meliputi beberapa tahap yaitu:

1.Mempelajari drawing

Melihat dengan detail mengenai bentuk,ukuran maupun jenis material yang ditentukan

2.Mempersiapkan peralatan kerja

Disamping mesin las,cutting torsch,grinda,meteran,mistar dan siku,juga dipersiapkan alat-alat bantu lainnya.

3.Mempersiapkan material

Mengambil dan menyusun material sesuai prioritas pekerjaan untuk proses marking.

4.Marking

Membuat sketsa bentuk maupun ukuran dari masing-masing item sesuai ketentuan yang ada di drawing.

5.Cutting Melakukan pemotongan material sesuai bentuk dan ukuran yang sudah dibuat.

6.Setting dan assembling

Penyetelan item menjadi beberapa section kemudian merangkai menjadi suatu bentuk yang sudah ditentukan di drawing.

7.Finishing Membersihkan semua bekas tagweld maupun temporary support setelah pengelasan selesai.

Pipe Fitter

Adalah orang yang mempunyai keahlian di bidang penyetelan,penyambungan dan installasi pipa termasuk komponen yang berhubungan dengan perpipaan,misalnya ange,valve,stringer dan lain-lain,

Langkah-langkah pekerjaan pipe fitter meliputi beberapa tahap yaitu:

Mempelajari drawing Mengamati dengan detail rancangan pemasangan pipa sesuai gambar isometric maupun gambar keyplan yang ada.
Mempersiapkan peralatan kerja Mesin las,cuttingg torch,grinda,meteran,waterpas,siku,chainblock dan lain-lain.
Menyusun material Loading pipa sesuai kebutuhan termasuk juga acessori pendukung misalnya: ange,reducer,tee dan lain-lain.
Marking dan Cutting
Penyambungan pipa Penyetelan pipa sesuai prosedur yang ada di isometric drawing.
Finishing

Mechanical Fitter Adalah orang yang bekerja pada bidang perbaikan dan perawatan alat-alat dan mesin-mesin produksi dan industri.

Rangkaian pekerjaan mechanical fitter meliputi : Fit up,penyetelan,perbaikan dan perawatan mesin-mesin serta modikasi berdasarkan standart operaional.

Fitter fabrikasi,pipe fitter dan mechanical tter secara umum di area proyek sering disebut FITTER saja.Jadi bisa disimpulkan bahwa FITTER adalah orang yang bekerja dan mempunyai keahlian dibidang fabrikasi dan installasi alat-alat produksi dan konstruksi serta di bidang perbaikan dan perawatan mesinmesin industri.

Fitter piping..? Welder, tadinya aku menganggap profesi ini sangatlah dipandang sebelah mata,profesi yang tidak menjanjikan,seorang teman aku bilang " jangan salah bung setiap proyek yang membangun pabrik/kilang migas ,kimia, pembangkit tenaga listrik dan sebagainya pasti tangan -tangan mereka inilah yang menjabarkan dari gambar/ drawing menjadi phisik nyata. dan ternyata mereka inilah yang sangat dicari terlebih dahulu.

Apa syarat menjadi pipe fitter ?

ya syaratnya yang utama adalah mengerti membaca gambar /drawing isometrik 2D atau 3D.kemudian belajar

Macam-macam Gambar Fabrikasi

Secara umum gambar fabrikasi atau shop drawing ada beberapa macam,yaitu:

General Drawing
Section Drawing
Detail Drawing
Cutting Plan

General Drawing

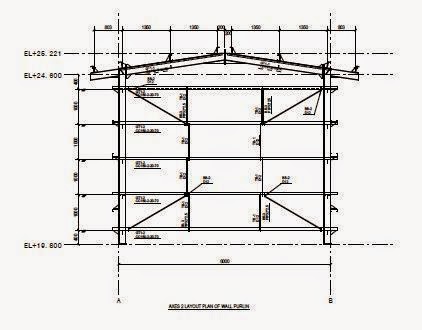

General drawing dalah gambar fabrikasi yang menunjukkan bentuk secara menyeluruh dari suatu product yang akan dibuat.Istilah lain adalah gambar arrangement. Kita ambil contoh gambar seperti ini :

Section Drawing

Section drawing adalah gambar yang menunjukkan salah satu atau beberapa bagian dari item/produk yang akan dibuat berdasarkan arrangement drawing.

Contoh gambar:

Detail Drawing

Detail drawing adalah gambar yang menunjukkan item tertentu dengan maksud untuk memperjelas ukuran,jarak lubang,tipe pengelasan dan lain-lain.Detail drawing ditandai dengan lingkaran dan huruf A,B,C dan seterusnya. Contoh gambar:

Cutting Plan

Cutting plan adalah gambar yang menunjukkan bentuk potongan dari masing-masing item beserta jenis material,ukuran maupun tebal plat. Contoh gambar:

Sampai di sini mungkin Anda sobat 쎔tter sudah faham mengenai bagian-bagian gambar fabrikasi.

Disamping kita harus mengetahui bagian-bagian gambar fabrikasi yang tak kalah penting adalah tahu sudut pandang gambar fabrikasi.

Sudut Pandang Gambar Fabrikasi

Gambar fabrikasi pada umumnya diperlihatkan dalam 3 sudut pandang yaitu:

Top View Gambar yang memperlihatkan bentuk item dilihat dari atas.
Front view Gambar yang memperlihatkan bentuk item dilihat dari depan.
View Side Gambar yang memperlihatkan bentuk item dilihat dari samping.

Berikut contoh teknik dasar cara membaca gambar fabrikasi dalam beberapa sudut pandang dalam bentuk sederhana,antara lain:

Item yang berbentuk datar
Item yang berbentuk persegi
Item yang berbentuk tabung

mahir menggunakan las potong oxy acytiline maupun oxy lpg. kemudian mampu mengenal jenis-jenis material pipa,fitting dan consumable untuk pengerjaan pipa. kemudian tehnik- tehnik penyambungan pipa.

apa peralatan kerja pipe fitter ?

alat ukur / meteran
siku pendek dan siku panjang
alat potong pipa ( oxy cutting torch )
mesing gerinda
mesin las.
wrap.

jenis -jenis pipa

pipa karbon steel
.pipa galvanize
.pipa staenlees
pipa baja crom
pipa tube
pipa ppc dan
pipa fiber glass

Pipe Fitting (sambungan pipa)

Pipe Fittingadalah sebuah benda yang dipergunakan untuk menyambung dua buah pipa atau lebih danbisa berbentuk elbow,tee,reducer dan lainlain.Dalamkesempatan kali ini yang saya bahas adalah mengenai fitting untuk pipa baja.

Dalam proses menyambung pipa baja menggunakan fitting,tentunya akan di pelajari terlebih dahulu apakah sambungan yang akan dibuat tersebut bersifat tetap dan tidak bisa dibuka atau

sambungan tersebut diinginkan sewaktuwaktu dapat dibuka

untuk keperluan maintenance atau perbaikan.

Oleh karena itulah sambungan pipa atau fitting ini secara garis

besar terbagi menjadi 2 jenis, yaitu:

Welded Component
Threaded Component

Welded Component
Welded component yaitu fitting yang disambung pada pipa dengan dengan cara di las (welding), sehingga sambungannya menjadi tetap dan tidak dapat dibuka.
Fitting ini biasa digunakan pada main line pipe.

Fitting jenis ini terbagi lagi menjadi 2, yaitu:
a. Butt welded component
yaitu proses pengelasannya langsung pada butt dari pipa dan fitting. Bentuk fittingnya seperti gambar di bawah ini:

b. Socket welded component yaitu fitting yang disambung dengan cara memasukkan socket fitting pada pipa kemudian dilakukan pengelasan pada bagian fillet dari pertemuan antara pipa dan fitting. Bentuk fittingnya seperti berikut :

Threaded Component

Threaded Component yaitu fitting yang disambung pada pipa dengan cara diulir sehingga jika diperlukan suatu saat bisa dilepas. Dengan menggunakan fitting jenis ini pipa yang disambung dapat di buka kembali. Dan ini memudahkan untuk proses perbaikan atau maintenance. Fitting jenis ini biasa digunakan pada perpipaan mesin,compressor,pipa perhotelan dan lainlain.Bentuk threaded component seperti tampak pada gambar di bawah ini :

Macammacam Pipe Fitting (sambungan pipa)

Secara garis besar sambungan pipa (pipe fitting) sudah dijelaskan di atas,adapun sambungan pipa secara keseluruhan yang harus diketahui seorang pipe fitter adalah sebagai berikut :
